Inline-Refraktometer-Erkennungssonde – Gebrauchsmusterpatent

Patentname

Refraktometer-Erkennungssonde

Patenttyp

Gebrauchsmusterpatent

Zugehörige Produkte

Patentdetails

Dieses Gebrauchsmuster beschreibt eine Refraktometer-Detektionssonde, die aus Prismenbasis, Prisma, Linsenhalter, Linse, wärmeableitendem Lichtleiter und Glasfaser besteht. Der wärmeableitende Lichtleiter ist oberhalb der Prismenbasis fest angebracht. In der Mitte der Prismenbasis befindet sich eine Montagenut, in die der Linsenhalter eingesetzt wird. Der Linsenhalter enthält einen Linsenschlitz und einen Prismenschlitz, die miteinander verbunden sind. Linse und Prisma sind jeweils in diesen Schlitzen montiert. Am unteren Ende der Prismenbasis befindet sich ein Detektionsanschluss. Der Linsenhalter verfügt außerdem über eine Glasfaseröffnung, die mit der Prismenöffnung verbunden ist, in der der Lichtleiter platziert ist. Die Außenfläche des Lichtleiters ist mit mehreren wärmeableitenden Lamellen ausgestattet.

Dieses Gebrauchsmuster nutzt Glasfaser zur Führung der externen Lichtquelle und isoliert sie von heißen Flüssigkeiten. Dies gewährleistet einen stabilen Betrieb der Lichtquelle und verbessert die Detektionsgenauigkeit. Zusätzlich ist das Lichtleitrohr mit Wärmeableitungsrippen ausgestattet, um die Kühlleistung zu verbessern und die Wärmeleitung zum Refraktometer zu verhindern. Dies gewährleistet einen zuverlässigen Betrieb.

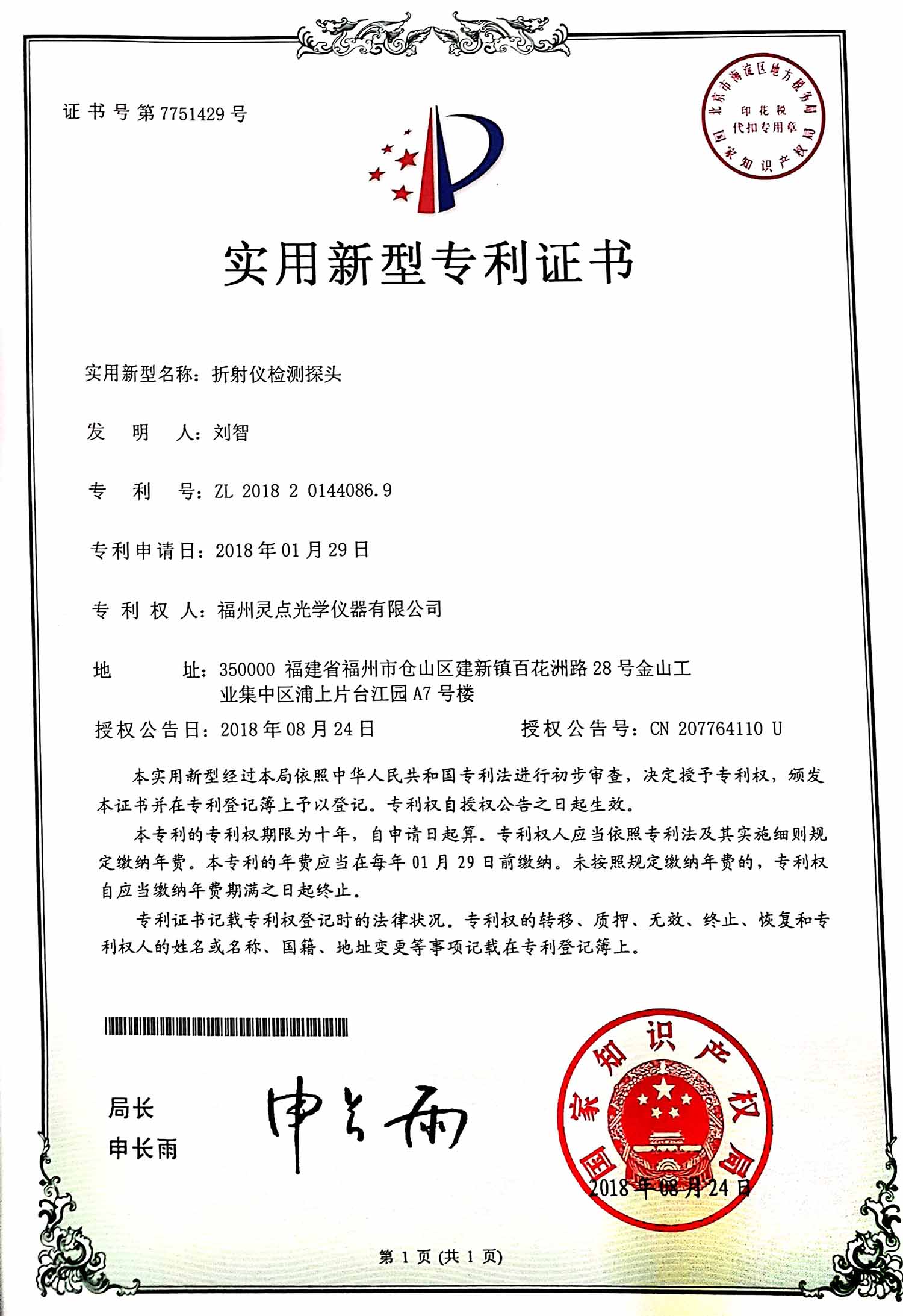

Zertifikat
